Pneumatic turbínové, kuličkové and válečkové vibromotory

turbínové, kuličkové and válečkové

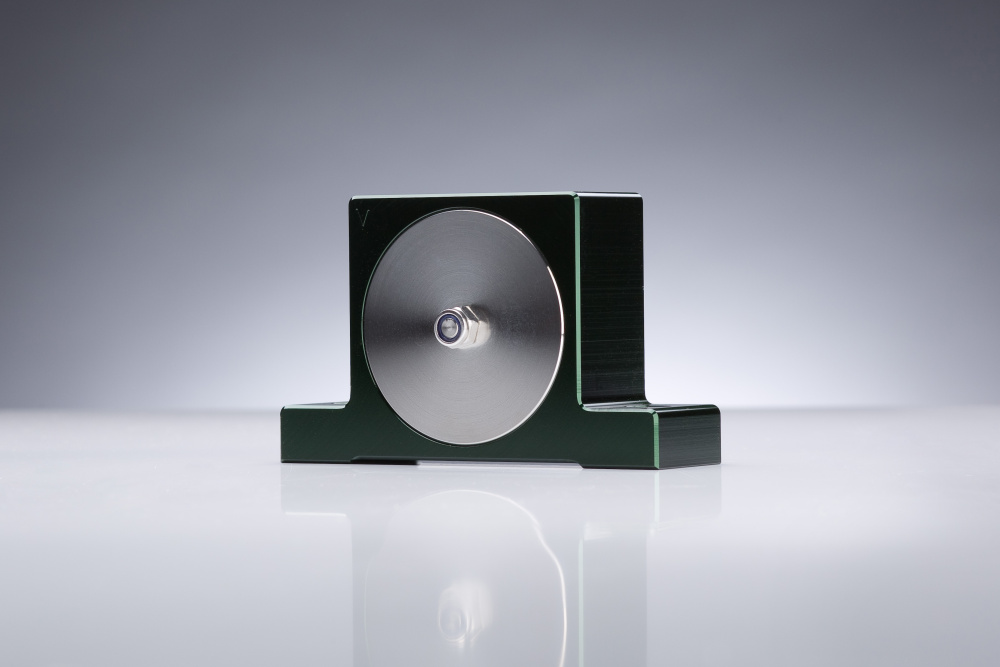

Turbínový vibromotory VT

U turbínového vibromotoru pohání stlačený vzduch turbínové kolo, do kterého jsou vsazené nevyvážené hmoty. Speciální turbínový profil je důvodem toho, že hladina hluku leží pod 70 db(A). Turbínový vibromotor tak patří k nejtišším pneumatickým vibromotorům. Turbínový vibromotor pracuje ve všech polohách. Kuličková ložiska jsou namazaná na dobu životnosti. Přístroje se pohání suchým vzduchem.

Válečkový vibromotory VR

Válečkový vibromotor byl vyvinutý k dosažení velké odstředivé síly. Tuto sílu vytváří rotující válec, který se točí na broušené dráze z oceli na kuličkového ložiska. Válečkový vibromotor pracuje jen ve vertikální poloze. Pro provoz přístrojů je třeba lehce olejový vzduch.

Kuličkový vibromotory VK

Kuličkový vibromotor byl vyvinutý k dosažení vysoké frekvence. Odstředivou sílu vytváří kulička obíhající na broušené dráze z oceli na kuličková ložiska. Kuličkový vibromotor pracuje ve všech polohách.

Tělesa těchto tří typů se skládají z eloxovaného hliníku, boční kryty z ušlechtilé oceli. Počet otáček a tím i odstředivou sílu lze řídit změnou tlaku vzduchu.

Rozměrový list

Technické údaje

typ
 		 frekvence
[l/min]		 odstředivá síla
[N]		 spotřeba vzduchu
[l/min]		 hmotnost
[kg]
VT 7 16500 715 85 0,31
VT 9 15500 950 105 0,31
VT 13 11000 1310 180 0,75
VT 16 9000 1650 225 0,77
VT 17 8500 1960 235 0,78
VT 24 8000 2470 325 2,00
VT 31 7500 3130 350 2,10
VT 50 5000 5080 550 4,20
VK 10 30000 520 175 0,31
VK 14 25000 960 200 0,31
VK 16 20000 1260 225 0,73
VK 22 15500 2160 275 0,75
VK 26 14200 4370 380 1,92
VK 30 13000 5250 500 1,96
VR 17 40000 1690 200 0,36
VR 29 38000 2910 250 0,41
VR 47 29000 4740 325 0,85
VR 78 26000 7850 550 0,90
VR 97 18000 9730 850 2,48

Hodnoty zjištěné při 6 barech.
